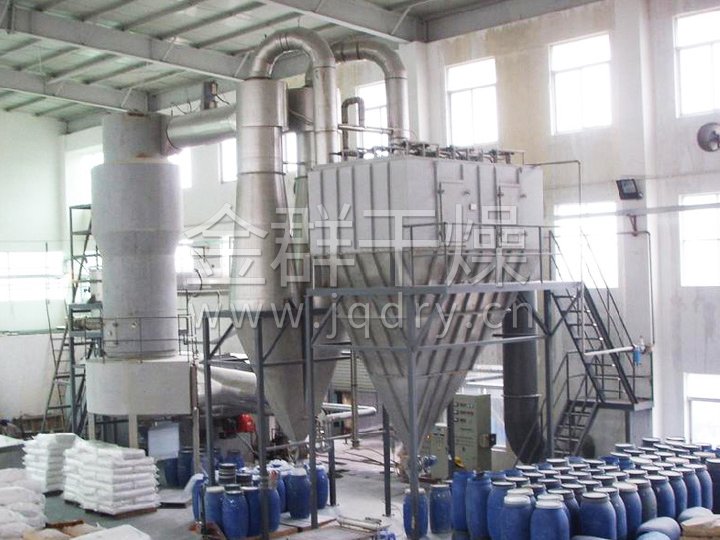

XSG系列旋转闪蒸干燥机

所属分类：干燥设备系列

产品概述：XSG系列旋转闪蒸干燥机是由热空气切线进入干燥器底部，在搅拌器带动下形成强有力的旋转风场。膏状物料由螺旋加料器进入干燥器内，在高速旋转搅拌桨的强烈作用下，物料受撞击、磨擦及剪切力的作用下得到分散，块状物料迅速粉碎，与热空气充分接触、受热、干燥。

在线联系

产品详情图片集锦

工作原理

热空气切线进入干燥器底部，在搅拌器带动下形成强有力的旋转风场。膏状物料由螺旋加料器进入干燥器内，在高速旋转搅拌桨的强烈作用下，物料受撞击、磨擦及剪切力的作用下得到分散，块状物料迅速粉碎，与热空气充分接触、受热、干燥。脱水后的干物料随热气流上升，分级环将大颗粒截留，小颗粒从环中心排出干燥器外，由旋风分离器和除尘器回收，未干透或大块物料受离心力作用甩向器壁，重新落到底部被粉碎干燥。

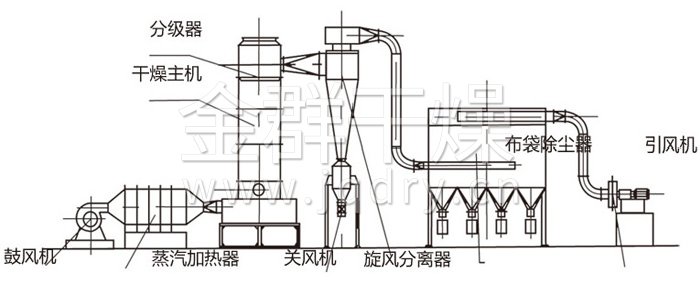

结构示意图

性能特点

◎旋流、流化、喷动及粉碎分级技术的有机结合。 ◎设备紧凑，体积小，生产效率高，连续生产，实现了"小设备，大生产"。 ◎干燥强度大，能耗低，热效率高。 ◎物料停留时间短，成品质量好，可用于热敏性物料干燥。 ◎负压或微负压操作，密闭性好，效率高，消除环境污染。

适应物料

有机物：阿特拉津(农药杀虫剂)、月桂酸隔、苯甲酸、安息香酸、杀菌丹、草酸钠、醋酸纤维素、有机颜料等。染料：蒽醌、黑色氧化铁、靛蓝颜料、丁酸、氢氧化钛、硫化锌、各种偶氮染料中间体。无机物：硼砂、碳酸钙、氢氧化物、硫酸铜、氧化铁、碳酸钡、三氧化锑、各种金属氢氧化物、各种重金属盐、合成冰晶石等。食品：大豆蛋白、胶凝淀粉、酒槽、小麦糖、小麦淀粉等。

技术规格

型号	XSG-2	XSG-4	XSG-6	XSG-8	XSG-10	XSG-12	XSG-16	XSG-20
主机内径mm	200	400	600	800	1000	1200	1600	2000
风量M³/h	350-500	1150-2000	2450-4500	4450-7550	7000-12500	10000-20000	18000-36000	28200-56500
蒸发水份kg/h	12-17	40-70	80-150	150-250	230-450	300-600	600-1000	1000-1500
装机容量kw	10	20	40	65	85	105	150	230
高度上限m	4.0	4.8	5.8	6.5	7.1	7.8	8.8	10.1
占地面积m²	15	20	28	35	40	52	80	150

注：1.水分蒸发量是以进风温度为1 80℃，出风温度为80℃时每小时蒸发的水份， 2.除以上型号外可为用户作特殊设计， 3.以上装机容量为标准配套，根据物料不同功率配套可明显减少。

处理物料及特点（以6型闪蒸为基准）

物料名称	硬脂酸	氢氧化铝	碳酸锌	杀虫单	TMTD	DSD酸	氧化铁红	二氧化锑	氯化亚铜	白太黑
进风温度℃	150	180	150	120	140	150	200	180	200	280
初含湿量%	80	55	80	30	65	60	60	45	30	85
终含湿量%	0.5	1.5	1.0	1.0	0.5	0.5	0.5	1.0	3.0	5.0
实际干燥能力kg/h	140-160	250-280	130-170	80-110	80-120	80-120	300-350	280-320	290-310	250-300

物料名称	促进剂	油溶墨	代酸锰锌	酞青兰	柠檬酸钙	超细碳酸钙	泥浆处理剂	二氧异氰尿酸钠	三氧异氰尿酸钠
进风温度℃	150	150	120	150	140	160	200	180	150
初含湿量%	60	45	30	55	40	70	75	25	30
终含湿量%	0.5	2.0	1.0	1.0	1.0	1.5	5.0	0.2-2	1.0
实际干燥能力kg/h	80-110	350-380	120-150	160-180	300-350	430-470	290-310	80-120	90-150
